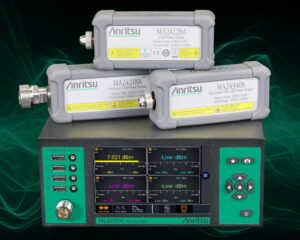

Test- och mätteknikföretaget Anritsu Company har lanserat ML2439A Power Meter, ett instrument för effektmätning med plats för upp till fyra USB-sensorer och stöd för en mängd olika mättyper. Användare kan utföra RMS-, puls- och toppmätningar samtidigt på en enda enhet med hjälp av kompatibla Anritsu USB-effektsensorer.
ML2439A visar resultat för både modulerade och kontinuerliga vågsignaler (CW) i intuitiva graf- och textformat, vilket skall säkerställa tydlighet och noggrannhet.
I kombination med företagets MA244xxA USB-toppeffektsensorer med 195 MHz videobandbredd utmärker ML2439A sig vid mätning av komplexa signaler. Med MA243xxA-seriens CW- och MA241xxA/MA242xxA-seriens True RMS-sensorer ger den exakta RMS-effektmätningar över ett brett ingångsområde på -60 dBm till +20 dBm. Denna bredbandskapacitet gör enligt Anritsu ML2439A idealisk för att testa digitalt modulerade signaler i applikationer som Wi-Fi/BT, WiMAX och för pulsmätningar vid radarsystemutveckling.
Enligt Anritsu erbjuder ML2439A motsvarande användbarhet som hos en traditionell fristående bänkmonterad effektmätare, med en multitouch-skärm på frontpanelen och knappsats för enkel konfiguration. En 50 MHz testkällautgång är tillgänglig för kalibrering, medan robust anslutning säkerställs via GPIB- och Ethernet-gränssnitt. För säkra miljöer inkluderar ML2439A ett alternativ för att ta bort internt microSD-minne och starta från en extern USB-enhet, vilket stöder stränga säkerhetskrav.
Viktiga funktioner och specifikationer
Frekvensområde: 10 MHz till 50 GHz (beroende på USB-sensormodell)
USB-sensorer som stöds: Upp till fyra Anritsu USB-effektsensorer samtidigt, inklusive MA244xxA Peak Power Sensors, MA243xxA CW-sensorer, MA242xxA och MA241xxA True RMS-sensorer
Mått: Kompakt chassi som mäter 8,6 x 21,8 x 28,3 cm (H x B x D), perfekt för bänkmontering och rackmontering
Mätlägen: RMS-, puls- och toppmätningar kan utföras samtidigt
Display: Effekt från modulerade och CW-vågformer i både grafiskt- och textformat
Gränssnitt: GPIB för äldre integration, Ethernet för modern anslutning
Säkerhetsalternativ: Uttagbart internt microSD-minne med USB-startfunktion för förbättrad säker drift
SCPI-tillgänglighet: Utökad kontroll för USB-sensorer
SCPI (Standard Commands for Programmable Instruments) stöds nu för USB-effektsensorerna via ML2439A Power Meter. Denna förbättring gör det möjligt för användaren att automatiskt styra effektmätningarna med branschstandardkommandon, vilket effektiviserar integrationen i testsystem och förbättrar driftseffektiviteten.
